วัดขนาดบานตู้อลูมิเนียมก่อนสั่ง: จุดที่ต้องตรวจในตู้เดิม

ตัวเลขสามชุดที่ไม่ควรใช้แทนกัน

ขนาดช่องตู้คือพื้นที่เปิดระหว่างขอบที่เราเลือกเป็นจุดอ้างอิง ส่วนขนาดหน้าบานเดิมคือขนาดชิ้นบานที่ใช้อยู่จริง บานแบบซ้อนทับโครงอาจกว้างกว่าช่องที่มันปิด ขณะที่บานแบบอยู่ในช่องต้องมีพื้นที่สำหรับเปิดปิดรอบตัวบาน ดังนั้น ตัวเลขจากหน้าบานเดิมจึงบอกขนาดชิ้นเดิมได้ แต่ยังไม่ตอบว่าบานระบบใหม่ต้องผลิตเท่าไร

ขนาดผลิตเป็นข้อสรุปหลังเลือกกรอบ แผ่นกลาง บานพับ และรูปแบบการเปิดแล้ว ลองนึกถึงตู้ช่องเดิมที่เปลี่ยนจากบานซ้อนเป็นบานในช่อง ช่องตู้ไม่ได้เปลี่ยน แต่ตำแหน่งขอบบานเปลี่ยนไป การใช้เลขเดิมโดยไม่ดูระบบจึงข้ามขั้นตอนสำคัญไปหนึ่งขั้น ในใบวัดควรแยกสามช่องนี้ตั้งแต่ต้น แม้ช่อง “ขนาดผลิต” จะยังว่างอยู่ก็ตาม

วัดให้เห็นรูปทรงของช่อง ไม่ใช่แค่ได้ตัวเลขครบ

เริ่มจากตั้งรหัส เช่น K01 แล้วถ่ายภาพหน้าตู้ตรง ๆ ให้เห็นขอบครบสี่ด้าน กำหนดซ้ายและขวาจากคนที่ยืนมองหน้าตู้ ใช้จุดอ้างอิงเดียวกันตลอด เช่น วัดระหว่างผิวด้านในของแผงข้าง ไม่สลับไปวัดถึงขอบตกแต่งในบางตำแหน่ง และเขียนหน่วยมิลลิเมตรไว้ที่หัวตารางเพื่อป้องกันการส่งต่อเป็นเซนติเมตรโดยไม่ตั้งใจ

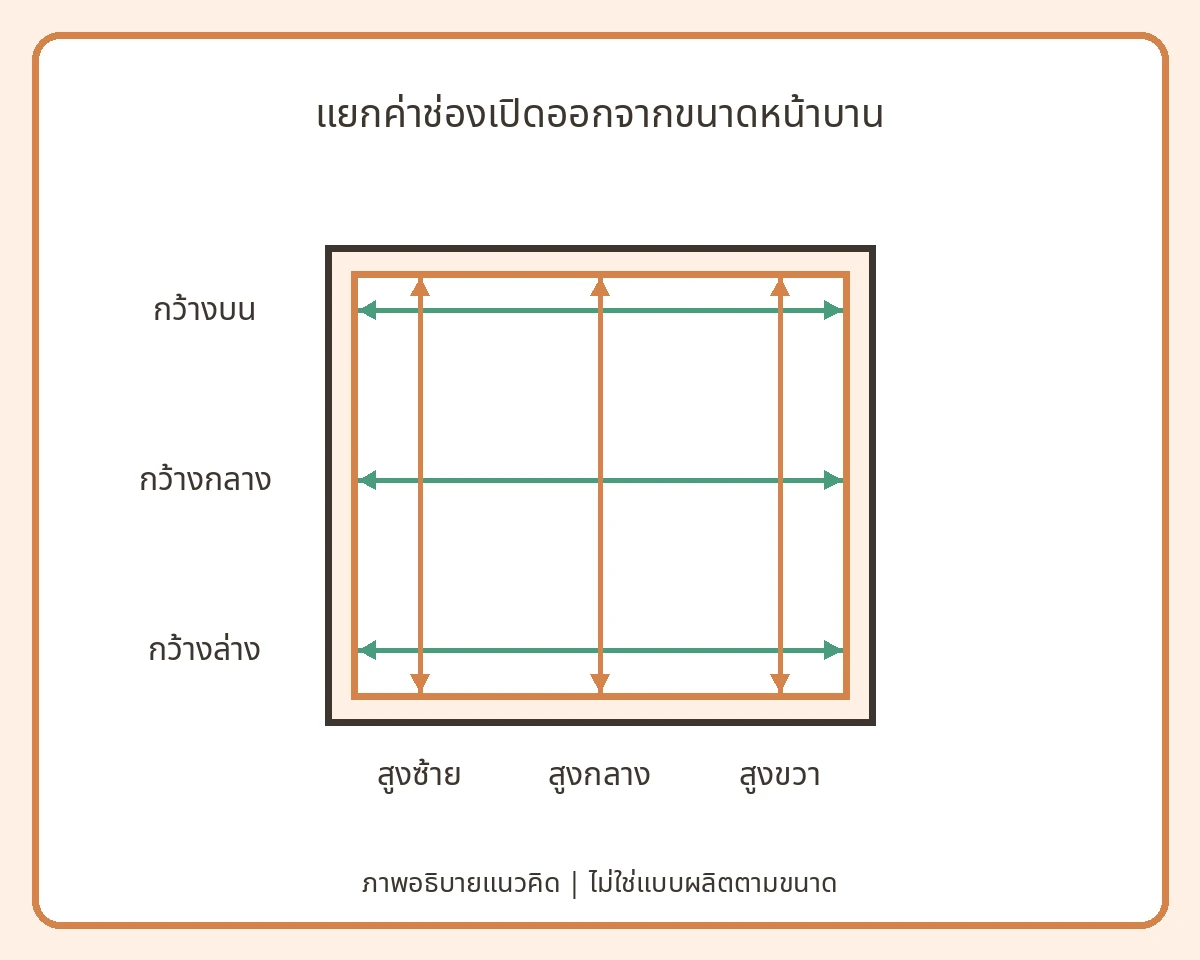

เก็บความกว้างด้านบน กลาง และล่าง แล้วเก็บความสูงด้านซ้าย กลาง และขวา จดแต่ละค่าตามที่วัดได้ ถ้าค่าหนึ่งต่างจากแนวอื่น ให้กลับไปตรวจว่าตลับเมตรเอียง เปลี่ยนจุดอ้างอิง หรือช่องมีรูปทรงต่างจริง การวัดซ้ำมีไว้หาสาเหตุของความต่าง ไม่ใช่เลือกเฉพาะตัวเลขที่ดูสวย หากวัดเส้นทแยงเพิ่ม ให้ทำเครื่องหมายปลายทั้งสองจุดในภาพด้วย เพราะเลขทแยงที่ไม่มีจุดอ้างอิงตรวจย้อนกลับยาก

ภาพด้านบนแสดงช่องเปิดกับหน้าบานแยกจากกัน ส่วนแผนภาพจุดวัดควรอ่านคู่กับตารางตัวอย่างด้านล่าง ไม่ควรนำสัดส่วนจากภาพประกอบไปกะขนาดจริงของตู้

ตัวอย่างใบวัด K01: เก็บค่าที่ต่างกันไว้ให้ครบ

ตัวเลขต่อไปนี้เป็นตัวอย่างสมมติเพื่อสอนวิธีบันทึก ไม่ใช่ขนาดมาตรฐาน ระยะเผื่อ หรือขนาดที่ใช้สั่งผลิตได้ทันที

ทำไมค่าเฉลี่ย 598.3 มม. ยังสั่งบานไม่ได้

บานพับและกรอบมีผลต่อคำตอบอย่างไร

ตัวอย่างระบบ CLIP top BLUMOTION ของ Blum แยกการปรับด้านข้าง ความสูง และความลึกออกจากกัน และมีอุปกรณ์ประกอบหลายแบบ ข้อมูลนี้ช่วยให้เห็นว่าบานหนึ่งชุดไม่ได้มีเพียงขนาดกว้างและสูง แต่ไม่ได้หมายความว่าบานพับทุกยี่ห้อมีระยะปรับหรือวิธีเจาะเหมือนกัน เมื่อเปลี่ยนเป็นกรอบอลูมิเนียม จึงต้องเลือกคู่มือที่ตรงกับกรอบและบานพับจริง

สิ่งที่ส่งไปพร้อมใบวัดควรมีภาพบานพับทั้งตัว เพลตที่ยึดกับตู้ รหัสที่อ่านได้ และด้านหลังของกรอบ หากเปลี่ยนแผ่นกลางหรือมือจับ ให้แจ้งรายการใหม่ด้วย เช่นเดียวกับทิศเปิดและผนังข้างตู้ที่อาจกีดขวาง ข้อมูลเหล่านี้ช่วยให้ผู้ผลิตตรวจระบบที่เสนอได้ตรงโจทย์มากกว่าข้อความสั้น ๆ ว่า “ทำเท่าเดิม” [1]

เมื่อใบวัดครบ ให้ใช้ข้อมูลบานทั้งชุดตรวจการเลือกบานพับต่อ เลือกบานพับบานตู้อลูมิเนียมให้เข้ากับขนาดและน้ำหนักบาน

ก่อนส่งใบวัด ลองอ่านในมุมคนที่ไม่เคยเห็นตู้

ส่งภาพรวมหนึ่งภาพ ภาพจุดอ้างอิง และภาพอุปกรณ์โดยใช้รหัส K01 ตรงกันทุกไฟล์ ถ้ามีหลายช่อง อย่าใช้คำว่า “ซ้าย” หรือ “ขวา” ลอย ๆ ในแชต ให้ใส่รหัสช่องและตำแหน่งที่ชัดเจน ข้อมูลที่ยังไม่ทราบ เช่น รุ่นบานพับ ให้เขียนว่าไม่ทราบแทนการเว้นจนคนรับเข้าใจว่าตั้งใจไม่ใช้

ในใบยืนยันสุดท้าย แยกหัวข้อ “ข้อมูลสำรวจ” ออกจาก “ขนาดผลิตที่ผู้ผลิตยืนยัน” พร้อมเลขแบบและวันที่ ถ้าขอบตู้ต้องซ่อมก่อนติดตั้ง ให้ยืนยันด้วยว่าจะวัดซ้ำหลังซ่อมหรือใช้แบบใดเป็นฐาน วิธีนี้ช่วยให้ทั้งสองฝ่ายคุยกันจากชุดข้อมูลเดียวกัน และไม่เผลอใช้ภาพหรือเลขจากรุ่นก่อนหน้า

เมื่อเตรียมใบวัดแล้ว สามารถส่งข้อมูลเพื่อสอบถามว่ามีระบบและอุปกรณ์ตรงงานหรือไม่ ผ่าน ช่องทางติดต่อ AlloyThailand

ถ้าเป็นงานเปลี่ยนบานบนตู้เดิม ให้ ตรวจโครงตู้และรอยยึดก่อนเปลี่ยนหน้าบาน ควบคู่กับใบวัด เพราะขนาดช่องครบยังไม่บอกว่าส่วนรับยึดพร้อมใช้

เมื่อต้องส่งใบวัดไปขอราคา ให้จัด รูป ขนาด และรายการงานก่อนขอราคา ไว้ชุดเดียวกัน เพื่อให้ผู้รับเห็นทั้งค่าที่วัดและข้อมูลที่ยังรอยืนยัน

ข้อมูลครบเมื่อไร จึงพร้อมยืนยันการผลิต

พร้อมเมื่อรหัสช่อง จุดอ้างอิง รูปแบบบาน รุ่นกรอบและอุปกรณ์ตรงกัน และมีผู้ผลิตยืนยันขนาดผลิตในเอกสารฉบับเดียวกัน หากตู้มีแผงบวม รูยึดเสีย หรือแนวโครงเปลี่ยนจากงานซ่อม ต้องประเมินและเก็บขนาดที่ใช้อ้างอิงใหม่ก่อน บทนี้จึงไม่กำหนดระยะเจาะ จำนวนบานพับ หรือค่าลดขนาดสำเร็จสำหรับทุกระบบ

เอกสารอ้างอิงและขอบเขตการใช้งาน

1. Blum hinge assembly information — ข้อมูลประกอบบานพับ Blum ต้องเลือกรุ่นให้ตรงกรอบและบาน ไม่ใช่สูตรเจาะหรือจำนวนบานพับสำหรับทุกงาน
